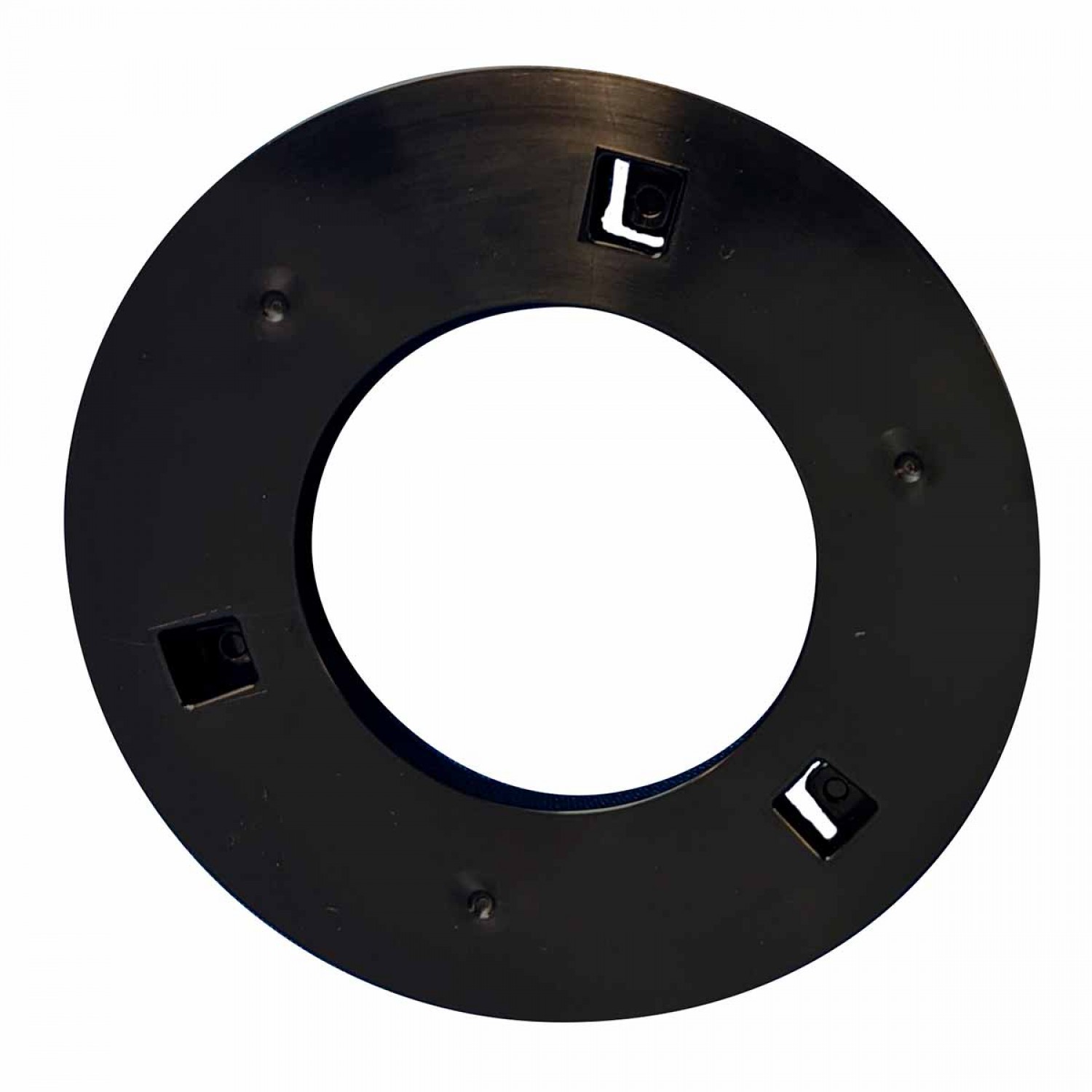

DNP - Espaceur papier pour imprimante QW410

Sur une DNP QW410, changer de format ne se résume pas à remplacer le rouleau et le ruban. Cette imprimante à sublimation thermique accepte deux largeurs de média, le 4,5 pouces (11 cm) et le 4 pouces (10 cm), mais son chemin papier est dimensionné pour la plus large des deux. Faire passer un rouleau 10x15 cm dans un mécanisme calibré pour du 11 cm suppose donc de compenser le demi-pouce manquant, et c'est précisément la fonction de l'espaceur papier DNP. Cette pièce en L vient se fixer sur les mandrins porte-bobine pour recentrer le rouleau étroit dans l'axe de la tête thermique. Sans elle, la bobine dispose d'un jeu latéral qu'elle exploite dès les premiers mètres : l'entraînement dérive, les marges deviennent irrégulières et le risque de bourrage augmente à chaque redémarrage de cycle.

Une cale dictée par la largeur du média

La QW410 est la première imprimante DNP à proposer une largeur utile de 4,5 pouces, ce qui lui permet de sortir du 11x20 cm, du 11x11 cm ou des bandes 5x11 cm sans découpe externe. Cette largeur native constitue la référence mécanique du chargeur papier. Dès que l'atelier revient sur des consommables 10x15 cm ou 10x10 cm, la bobine devient plus étroite que le logement prévu, et deux espaceurs deviennent indispensables, un par mandrin, pour rattraper l'écart de part et d'autre. La documentation constructeur est explicite sur ce point : les espaceurs se montent pour le média 4 pouces et se retirent impérativement pour le média 4,5 pouces, faute de quoi le rouleau ne s'engage pas correctement dans le porte-bobine. Il s'agit donc moins d'un accessoire de confort que d'un élément de configuration à part entière, au même titre que le choix du ruban.

Un montage sans outil, à intégrer dans la routine de changement

L'espaceur se glisse sur le mandrin et se verrouille en alignant ses ergots sur les repères de la pièce, une manipulation qui prend quelques secondes une fois le geste acquis. La seule vigilance porte sur la poussée finale : un espaceur mal enfoncé laisse subsister un décalage de quelques millimètres, suffisant pour générer un liseré blanc sur le bord du tirage ou un frottement irrégulier du papier. Les opérateurs qui alternent régulièrement entre formats signalent d'ailleurs que le retrait des espaceurs demande un peu plus de doigté que leur pose, un détail à connaître avant une prestation où le temps de reconfiguration est compté. Dans un studio ou un point d'impression qui jongle entre plusieurs gammes de consommables, mieux vaut prévoir un jeu dédié à chaque configuration plutôt que de démonter et remonter les mêmes pièces à chaque rotation.

Ce que le centrage change sur une série

L'impact d'un rouleau mal calé ne se voit pas toujours sur le premier tirage, mais il se cumule sur une série. Une bobine qui se déporte progressivement produit des images légèrement décentrées, des marges asymétriques d'une photo à l'autre et, dans les cas les plus marqués, des micro-plis en bord de bande. Sur du tirage événementiel remis directement au client, ces défauts sont difficiles à assumer et obligent souvent à réimprimer, ce qui consomme du média et du ruban sur un consommable vendu par rouleaux de 150 tirages. Conserver un espaceur d'origine en bon état, non déformé et correctement monté, reste la manière la plus économique de sécuriser cette étape. Il s'agit d'une pièce de rechange que tout exploitant de QW410 a intérêt à stocker en double, au même titre qu'un bac récupérateur de chutes ou qu'un jeu de mandrins de secours.
