Fiabiliser la production dès le chargement du rouleau

Sur une imprimante photo alimentée en rouleau, beaucoup d'incidents de production ne viennent ni de la tête d'impression ni du fichier. Ils trouvent leur origine au chargement, quand le rouleau de papier est installé sur son axe. Un rouleau qui flotte de quelques dixièmes de millimètre suffit à décaler le cadrage, à faire apparaître un liseré blanc en bord d'image ou à provoquer un bourrage en pleine série. Sur les imprimantes jet d'encre professionnelles comme l'Epson SureLab SL-D1000, sa version recto-verso SL-D1000A et la Fujifilm Frontier DX400, cette étape repose sur une pièce discrète mais déterminante : le guide papier. MB Tech propose désormais plusieurs de ces accessoires pour les deux plateformes. Voici ce qu'ils apportent concrètement, et pourquoi ils méritent une place dans l'organisation de tout atelier qui imprime en continu.

Le guide papier, premier maillon de la précision

Sur une imprimante alimentée en rouleau, le papier parcourt un trajet précis entre l'unité porte-rouleau, la tête d'impression et le massicot. Pour que ce trajet reste rectiligne, le rouleau doit être parfaitement maintenu latéralement. C'est le rôle du guide papier : servir de butée, ou de référence fixe, pour que le bord du rouleau reste toujours à la même position, quelle que soit la cadence.

Sans ce maintien, les accélérations et décélérations de l'entraînement, les variations de tension du papier et les longues séquences d'impression finissent par créer un jeu latéral. Les conséquences sont bien connues des opérateurs : papier qui avance en biais, faux-plis, cadrage décalé, marges blanches parasites sur un bord, voire bourrage. Chacun de ces incidents coûte du papier, de l'encre, du temps d'intervention et parfois une commande entière à relancer. À l'échelle d'une journée de production, un défaut de guidage pèse donc bien plus lourd que le prix de la pièce qui permet de l'éviter.

Le guide papier a un autre intérêt, plus organisationnel : chaque modèle est dimensionné pour une largeur de rouleau précise. Disposer du bon guide pour chaque format exploité permet de changer de papier rapidement, sans tâtonner ni improviser un réglage approximatif.

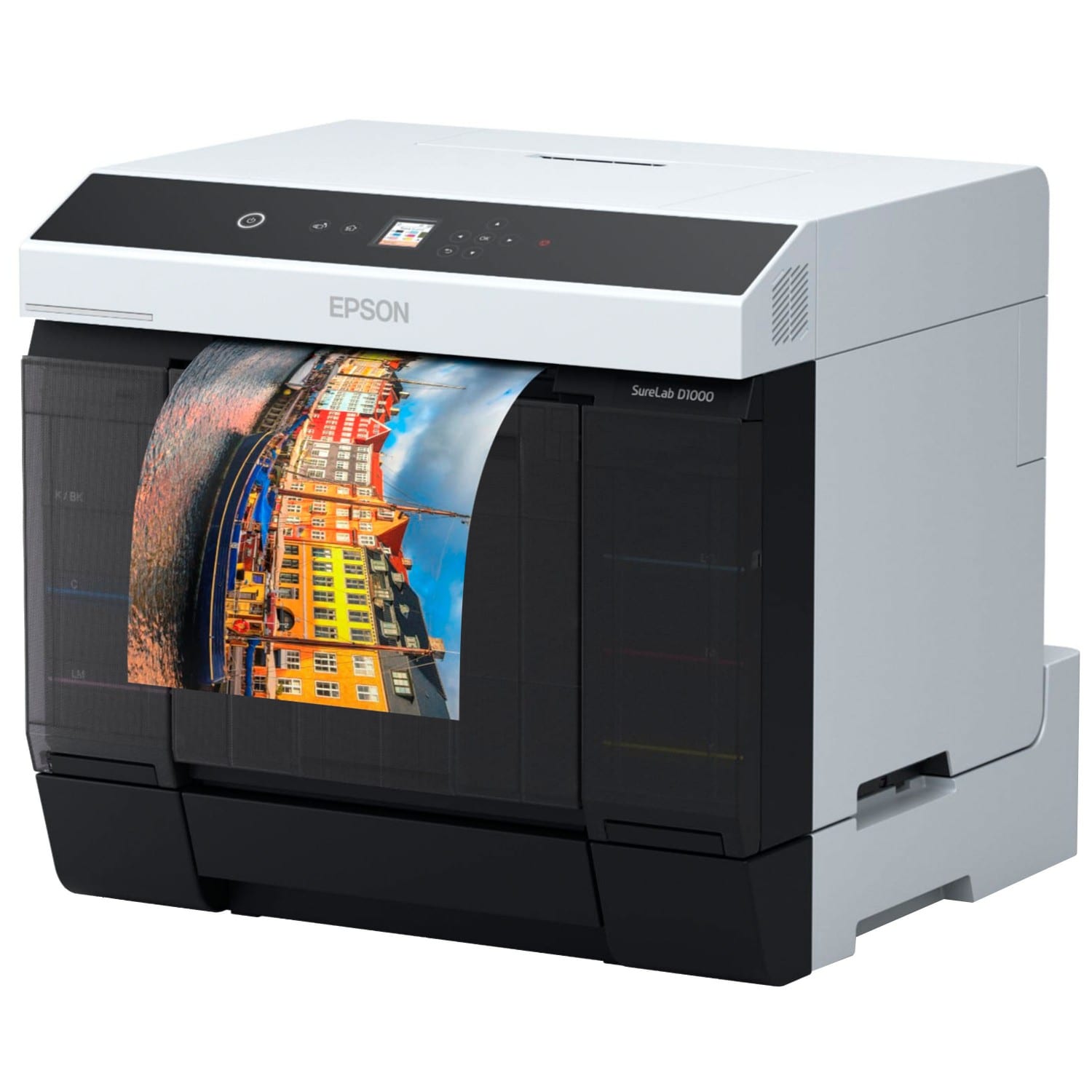

Epson SureLab D1000 et D1000A : trois largeurs réunies en un seul kit

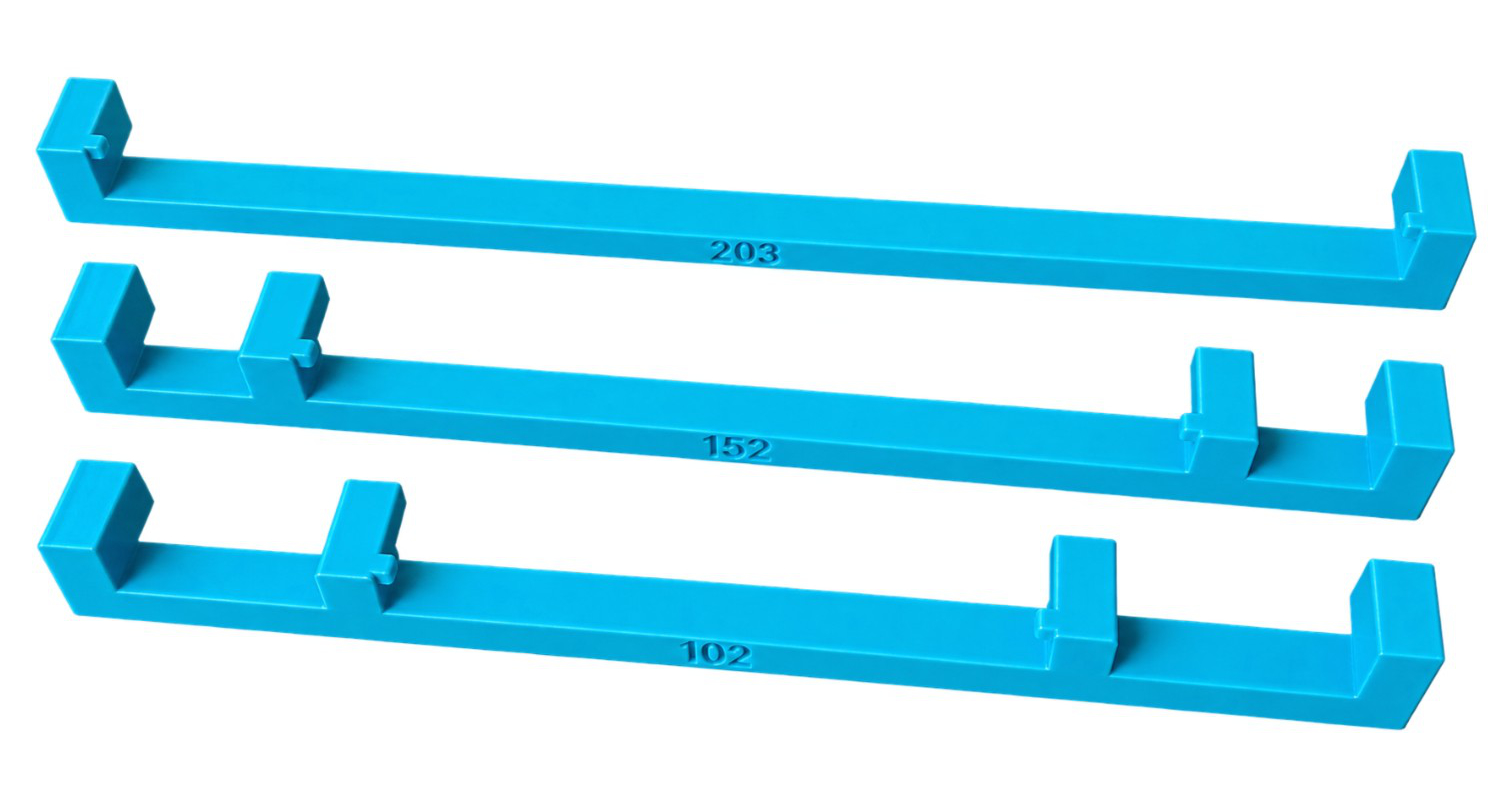

La SureLab D1000 accepte des rouleaux de 89 à 210 mm de large, pour des longueurs d'impression allant jusqu'à 1 000 mm. Dans cette plage, trois largeurs concentrent l'essentiel de l'activité d'un laboratoire ou d'une boutique photo. C'est précisément ce que couvre le guide papier 102/152/203 mm pour Epson D1000, un kit qui réunit trois guides latéraux, chacun calibré pour sa largeur.

Le guide de 102 mm sert aux tirages 10 x 15 cm et aux panoramiques 10 x 30 cm, le cœur de la production courante. Le guide de 152 mm est dédié au 15 x 20 cm, un format très présent en studio et en événementiel. Le guide de 203 mm accompagne les agrandissements 20 x 25 cm et 20 x 30 cm, souvent les commandes les mieux valorisées. Chaque butée tombant exactement au bord du rouleau correspondant, l'alignement latéral reste constant d'une bobine à l'autre.

Le montage se fait à la main, directement sur la broche de l'unité porte-rouleau, sans outil. Passer d'un format à l'autre revient à retirer le guide en place, installer celui de la nouvelle largeur et charger le rouleau. Pour un opérateur qui enchaîne une matinée de tirages 10 x 15 cm et un après-midi d'agrandissements, les trois pièces restent sous la main, sans attendre de livraison ni bricoler un réglage. Les guides s'utilisent avec les rouleaux certifiés pour la D1000, en finition brillante (Glossy) ou satinée (Lustre). Pour les structures qui exploitent plusieurs D1000 en réseau, une référence unique pour trois largeurs simplifie aussi la gestion des pièces de rechange sur l'ensemble du parc.

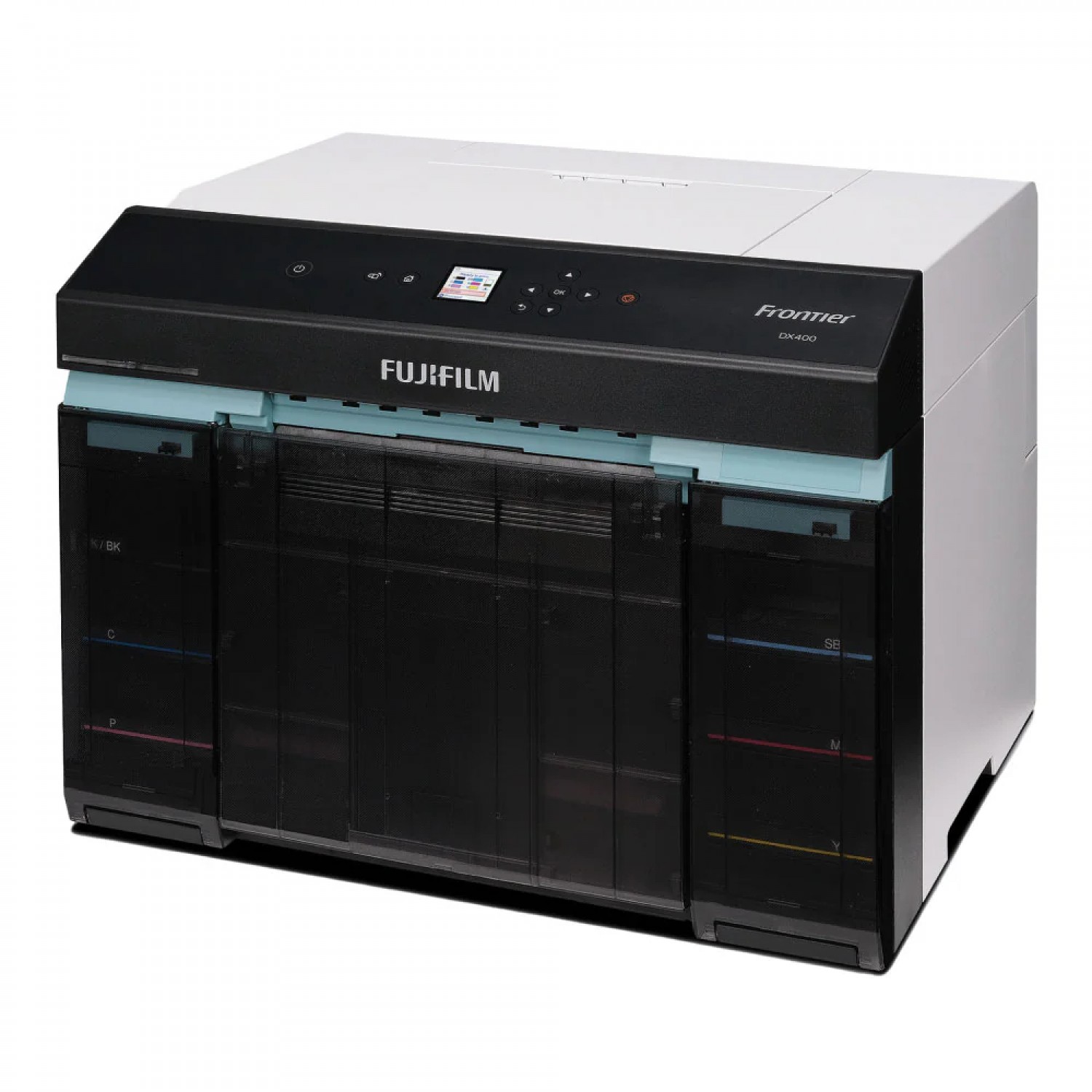

Fujifilm Frontier DX400 : un guide pour chaque largeur de rouleau

Sur la Frontier DX400, le principe diffère légèrement. Le guide papier se positionne sur l'unité rouleau avant le chargement et sert de référence contre laquelle vient s'appuyer le guide latéral de la machine. Une fois l'ensemble réglé, il agit comme un blocage mécanique : le guide latéral ne peut plus se déplacer sous l'effet des contraintes d'entraînement, même lors de longues séries. L'objectif est d'obtenir un contact sans jeu entre le guide et la tranche du rouleau, condition indispensable pour éviter les dérives progressives et les marges blanches en bord d'image.

La procédure reste simple. Au chargement, le guide latéral est d'abord centré, puis ajusté jusqu'au contact du guide papier, ce qui définit une largeur de passage parfaitement maîtrisée avant l'introduction du rouleau. Au déchargement, il suffit de rembobiner le papier, de recentrer le guide latéral et de retirer le guide papier. Aucune modification de la machine ni aucun réglage logiciel n'est nécessaire.

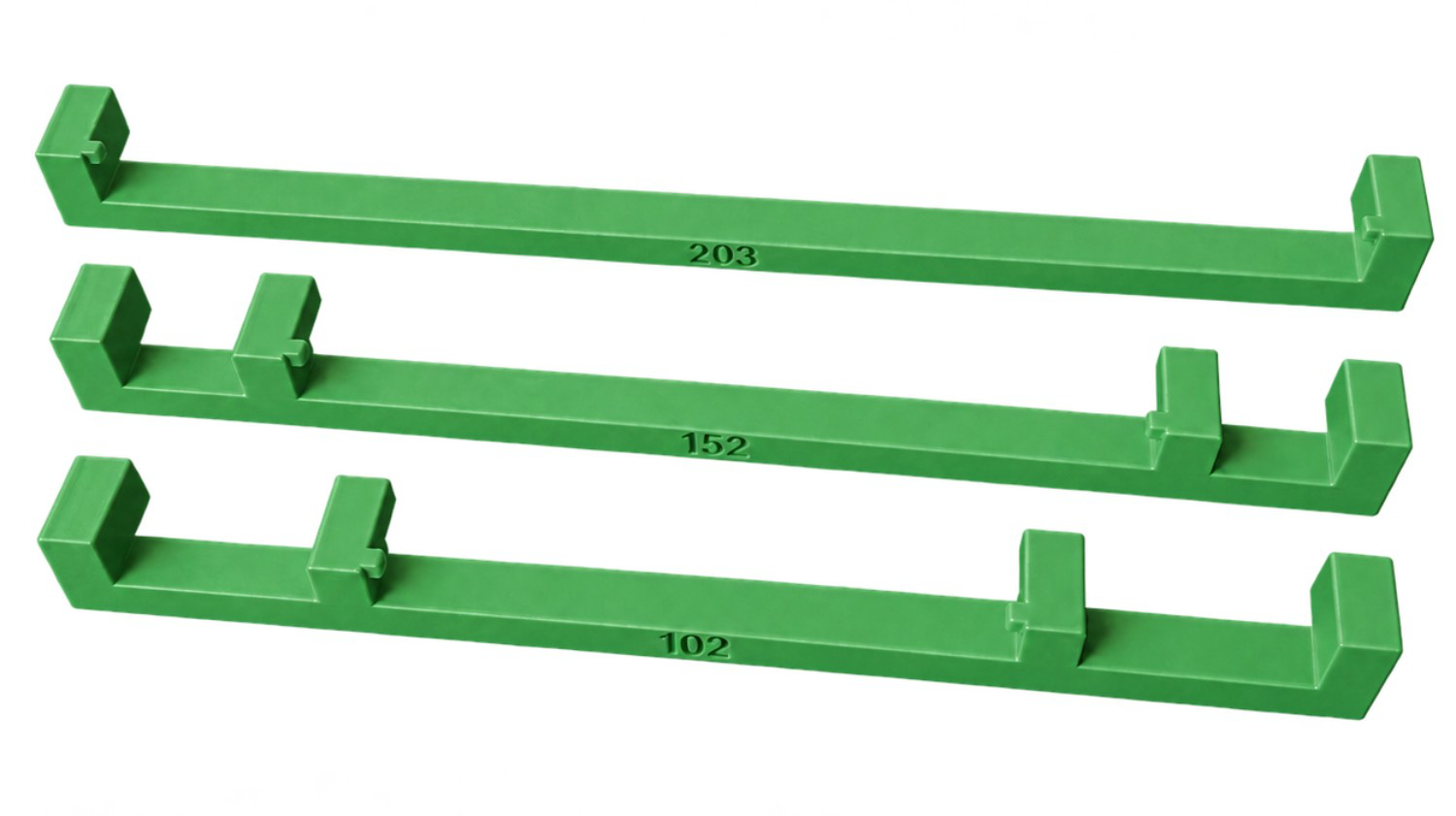

MB Tech propose quatre références qui couvrent l'ensemble des largeurs exploitées sur la DX400. Le guide papier FUJIFILM 102/152/203 mm pour Frontier DX400 prend en charge les trois laizes standard de laboratoire, 4, 6 et 8 pouces, pour les tirages 10 x 15, 15 x 20 et 20 x 25 ou 20 x 30 cm selon la longueur de coupe. Trois guides dédiés complètent cette base. Le guide papier FUJIFILM 89 mm pour Frontier DX400 sécurise les rouleaux étroits, sur lesquels la moindre dérive latérale devient immédiatement visible.

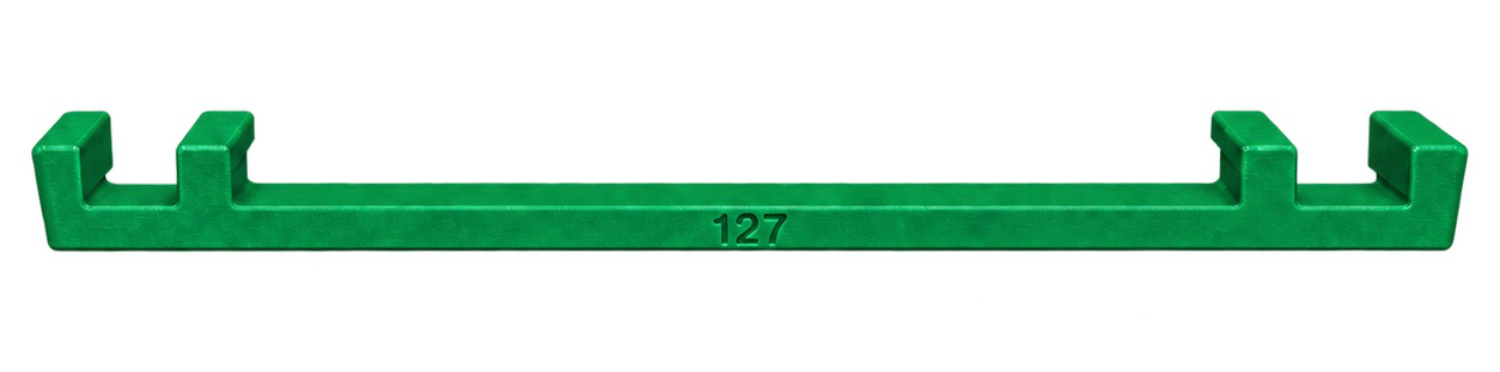

Le guide papier FUJIFILM 127 mm pour Frontier DX400 accompagne les formats intermédiaires, très utilisés en production commerciale.

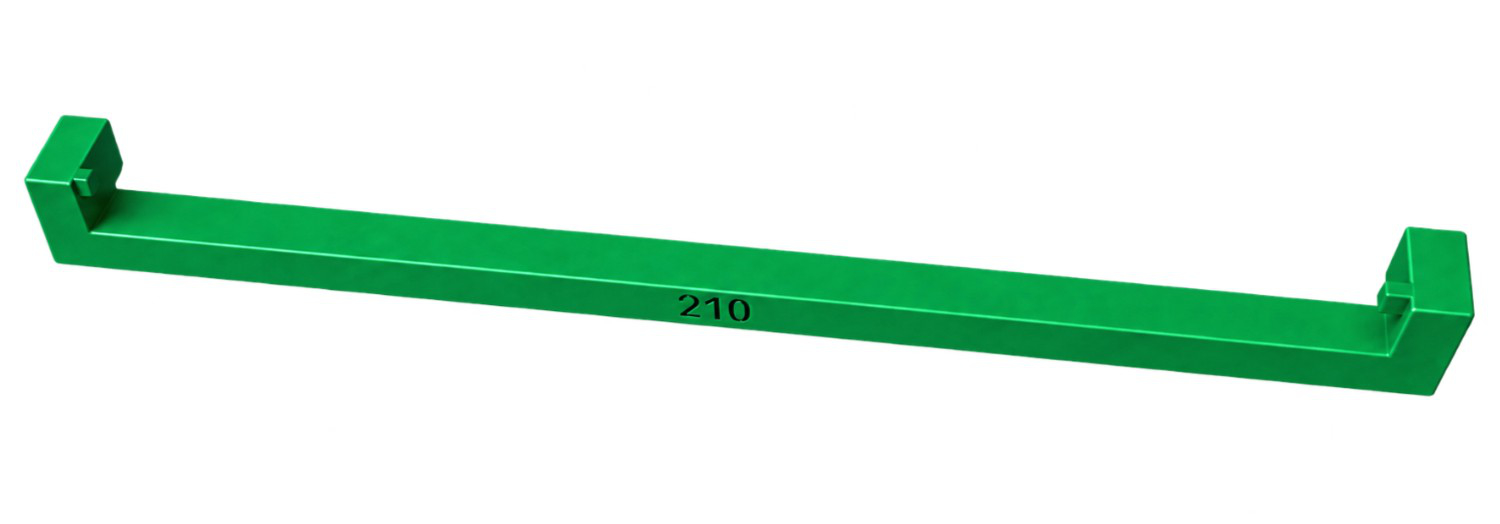

Le guide papier FUJIFILM 210 mm pour Frontier DX400, enfin, assure un appui uniforme sur toute la largeur des rouleaux les plus larges, là où une instabilité se traduit tout de suite par des défauts sur les bords des grands tirages.

Avec ces quatre références, un laboratoire peut équiper sa DX400 pour chaque papier qu'il utilise et changer de largeur en quelques gestes, sans compromis sur la géométrie des tirages.

Une pièce d'usure à anticiper

Ces accessoires ne servent pas uniquement lors d'un changement de format. Ils travaillent à chaque remplacement de rouleau, et une imprimante de production en consomme beaucoup. La SureLab D1000, par exemple, est conçue pour une durée de vie de 400 000 tirages 10 x 15 cm et atteint 385 tirages par heure en mode standard, jusqu'à 460 en mode haute vitesse. À ce rythme, un guide usé, fissuré ou égaré finit toujours par se manifester, souvent sous la forme de décalages de cadrage ou de bourrages à répétition dont l'origine n'est pas immédiatement identifiée.

Garder un jeu de guides en réserve permet de remplacer la pièce en cause sur le champ, au lieu d'immobiliser la machine en attendant une livraison. Pour un laboratoire, une boutique photo ou un photographe d'événement, la différence se mesure en commandes livrées à l'heure. Pour un coût modeste, ces guides sécurisent la régularité des tirages, réduisent les rebuts et limitent les interventions de l'opérateur au quotidien.

Que vous exploitiez une Epson SureLab D1000, une D1000A ou une Fujifilm Frontier DX400, l'équipe MB Tech peut vous aider à identifier les guides adaptés aux papiers que vous utilisez et à compléter votre stock de pièces pour une production sans interruption.
